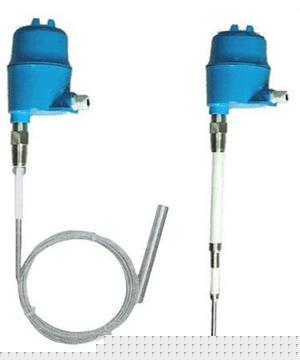

射頻導納物位計

關鍵字：射頻導納物位計,料位計

產品簡介：

一、概述

       LKCWP-300系列射頻導納物位計是一種采用射頻技術的新型連續料位測量儀表。解決了傳統式物位計溫漂大、標定難、怕粘附的難題，可廣泛適應用各行業中液體及固體料倉料位的連續測量。特別是在高溫、高壓力、強腐蝕、強粘附、粉塵大的環境下進行測量，是其他類型的物位計無法比擬的。

二、工作原理

       LKCWP300射頻導納物位計由傳感器和控制儀表組成，如圖所示。傳感器可采用棒式，同軸或纜式探極安裝于倉頂。
       傳感器的脈沖卡可以把物位變化轉換為脈沖信號送給控制儀表，控制儀表經運算處理后轉換為工程量顯示出來，從而實現了物位的連續測量提高了可靠性并使安裝調試變得非常簡簡便。

三、技術指標

1、功能技術規范
     適用對象：高溫、高壓、易燃易爆、有毒、腐蝕等工況下，對液體、漿料、粉末、顆粒、塊狀物等物料進行連續物位測量。
                       兩相液體界面測量：如油水界面等。
     測量范圍：0-4000pF。
     輸出：4-20mADC變送輸出，對應量程可調，極性可變。SPDT繼電器（最多四路），常開、常閉觸（AC220V2A）?？稍O定為高一高、高、低、低一低報警：也可設定為區或控制，實現“泵送”、“排液”、“加液”或“泵排”功能。
            儀表可通過該接口聯網，或按Modbus或Hart協議，提供Rs-485通訊接口。
     電源：220VAC/50Hz±10％或24VDC。
     負載特性：負載電阻最大600Ω。
     阻尼：時間常數在0-20秒之間可調，調整步長1秒。
     啟動時間：啟動時間2秒，不需預熱。

2、性能技術規范
     精度：±0.2％，分辨率0.002％（對導納值）
     穩定性：優于0.2FS/年
     工作壓力：A級：40MPa，B級：25MPa，C級：10MPa，D級：4MPa，E級：1MPa，F級：常壓
     溫度范圍：控制器的環境溫度：-30~60℃
                      傳感器電氣盒工作溫度：-30~70℃
                      傳感器探桿工作溫度：-150~240℃
     濕度范圍：相對濕度：0~90％
     傳感距離：傳感器和控制儀表的信號傳輸最大距離可達1000米

3、機械技術規范
     結構材料：探桿：Teflon、剛玉等；
                       連接螺紋：316SS不銹鋼、1Gr18ni9Ti不銹鋼等；
                      探頭電氣盒：低銅鋁合金；
                      控制器外殼：鍍鋅鋼板烤漆。
     探桿種類：棒式、同軸式、纜式、重型纜式等。
    流程連接：¾NPT、1NPT錐管螺紋；36×2公制螺紋；法蘭等。
     電氣連接：M20×1.5螺紋孔。

四、產品特點

1、標定簡單：可利用任二點任意倉高一次性自動完成標定。
2、適應性強：可在高溫、高壓力、強腐蝕、強粘附、粉塵大的環境下可靠工作。
3、無需維護：由于傳感器結構簡單，無可動部件，所以一經投運后就無需維護。
4、應用廣泛：液態、固態、界面混合物、物料均可使用。
5、液晶顯示：采用液晶顯示，顯示內容豐富、全面。
6、無需維護：不會因為介質的溫度或密度變化產生漂移。
7、可靠壽命：獨特的技術保證了儀表使用壽命長達15年。

五、選型說明

LKCWP300射頻導納料位計	說明
主機部分
控制器	LKCWP300						帶顯示屏鍵盤，4-20mA輸出，RS485通訊
	LKCWP302						比300多兩路報警繼電器
	LKCWP304						比300多四路報警繼電器（默認選項）
傳感器部分
過程連接		-N1					外螺紋3/4NPT
		-N2					外螺紋1NPT
		-M					外螺紋M36×2
		-F5					法蘭DN50PN4.0MPA
		-F8					法蘭DN80PN4.0MPA
		-S					其他特殊要求，在訂貨時說明
容器壓力			A				32MPa
			B				25MPa
			C				10MPa
			D				4MPa
			E				1MPa
			F				常壓
探桿型式				R			鋼性探桿,TEFLON護套，外徑約10mm *1
				C			帶同軸護管的鋼性探桿，外徑約38mm *2
				F			纜式探桿，一般用于液體則量 *3
				L			重型軟探桿，用于固體測量 *4
				Z			油水界面專用探桿
				S			異性探桿，在訂貨時說明
探桿K度					-口		單位為cm
防爆類型						/N	標準型，無防爆要求
						/B	本安防爆
						/E	隔離防爆
